Raptor X50

Jsem velkým fanouškem rc modelů vrtulníků a až na mé dva první modely, jako je Hornet X-3D a Spirit Pro, jsem měl pouze modely od Thunder Tiger. Ve svém letovém parku jsem měl Raptora 50 Titan V2.5, dnes přestavěného R60 na R90 3D a elektro verzi E620SE. Raptor X50 je nový a kompletně přepracovaný model vrtulníku se spalovacím motorem s carbonovým rámem, moderní a lehkou konstrukcí. Možná zajímavostí je osazení motoru s výfukem fy NOVAROSSI.

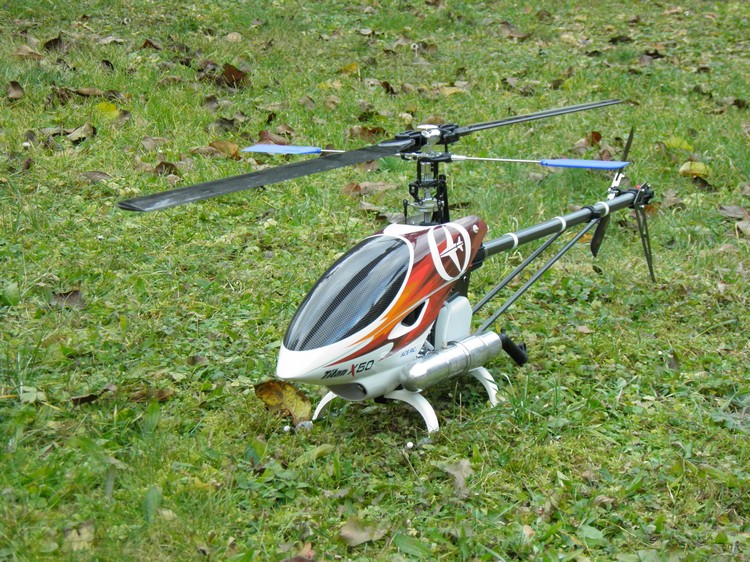

X50_1

RC funkce:

vrtulka, klopení, klonění, kolektiv, motor


Změny:

12/2011 Návrh palubní elektroniky

Popis:

Model je z velké části postaven. Další info doufejme brzy.



12/2011

Model bude osazen přijímačovým akumulátorem 2S lipol 2600mAh.Volil jsem tak kvůli možnosti dobít aku kdykoliv na letišti a druhým důvodem je použití vlastního systému žhavení přímo v modelu. Ten je zatím jen ve stavu návrhu na papíře. Model bude osazen podobně jako Raptor R90 palubním počítadlem, který bude zaznamenávat letové motohodiny, počet startů, měřit teplotu motoru a nově rozšířen o tenký a lehký grafický displej. Teplotu motoru budu měřit v oblasti hlavy a klikové skříně. Je to pouze pro orientační měření teploty motoru. Návod k motoru udává optimální pracovní teplotu motoru v oblasti hlavy 100-120°C a v oblasti bloku motoru 40-50°C.

Technická data osazených komponent modelu
Komponent Výrobce Model Kat. číslo Technická data

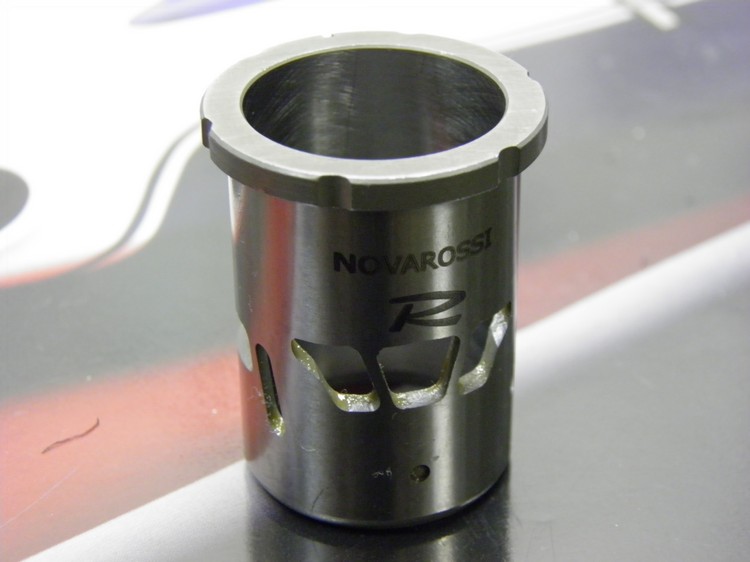

Motor Novarossi World R57HR 3DS výr. č. 1027/2010 18500/2.39HP, max 21000RPM, 9.4ccm

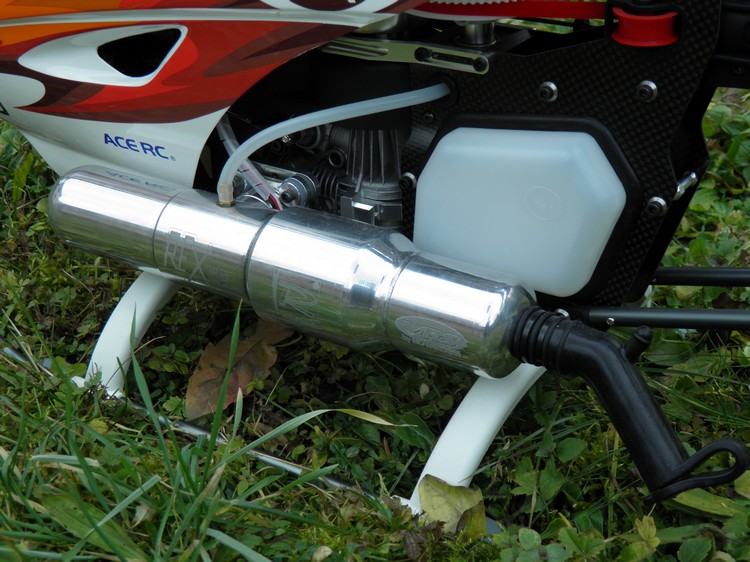

Výfuk Novarossi World REX 50357P Heli 3D výfuk
Palivo Pelikán Heli 30% Rapicon --- Heli palivo
Přijímač Jeti Duplex R8 --- 2.4GHz, 8 kanál
Rx aku Hyperion G3 Lipol --- 2S Lipol 2600mAh, MAX-BEC 5A (6V)
Gyro Futaba GY-401 --- AVCS mode
Servo vrtulky Align DS650 --- Digitální vrtulkové servo

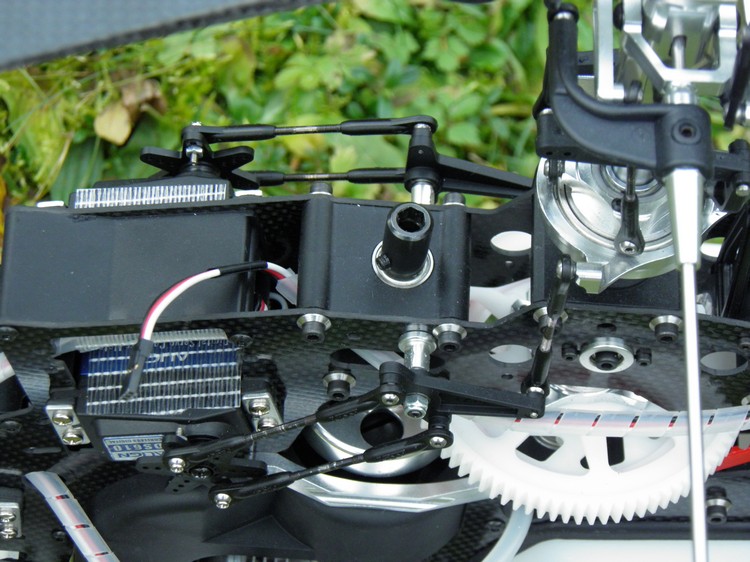

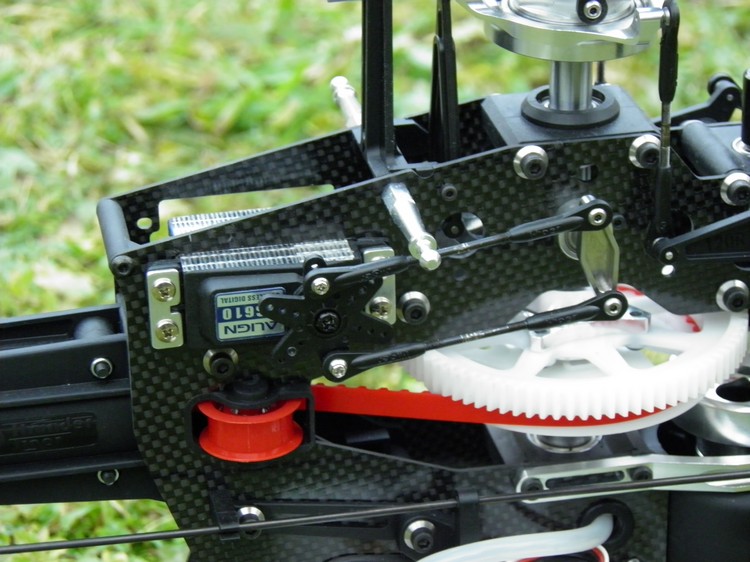

Serva cykliky CCPM 120 ° Align DS610 --- Digitální servo
Listy hlavního rotoru Thunder Tiger 600mm/12/4 --- CFC (uhlíkové) listy
Listy vrtulky MS Composit Uhlík, 96mm --- CFC, nová konstrukce

Zde je pár fotek z ještě rozestavěného modelu

X50_2

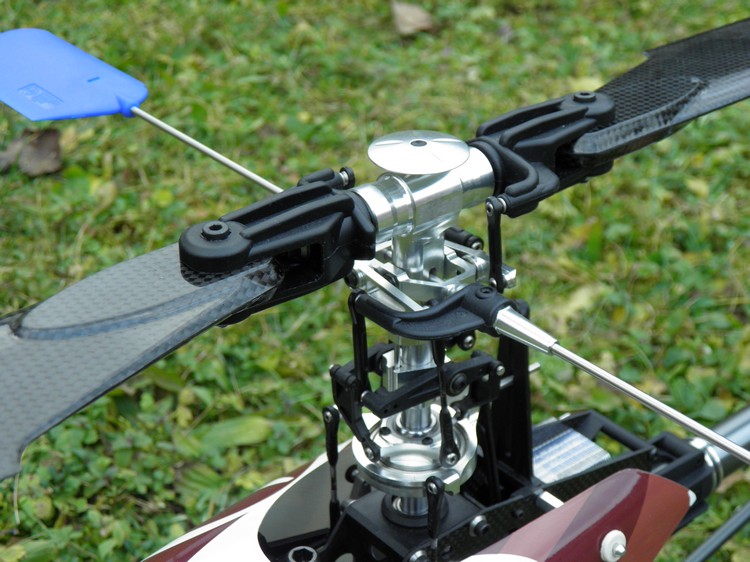

X50_3



X50_4



X50_5

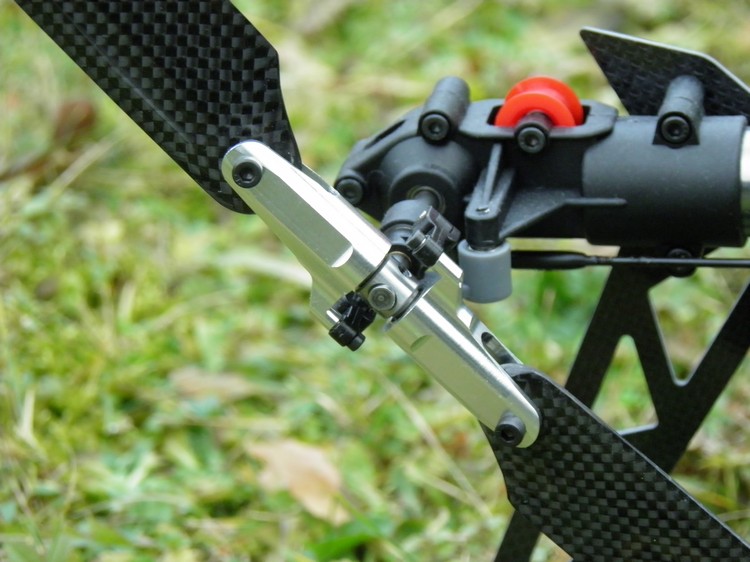

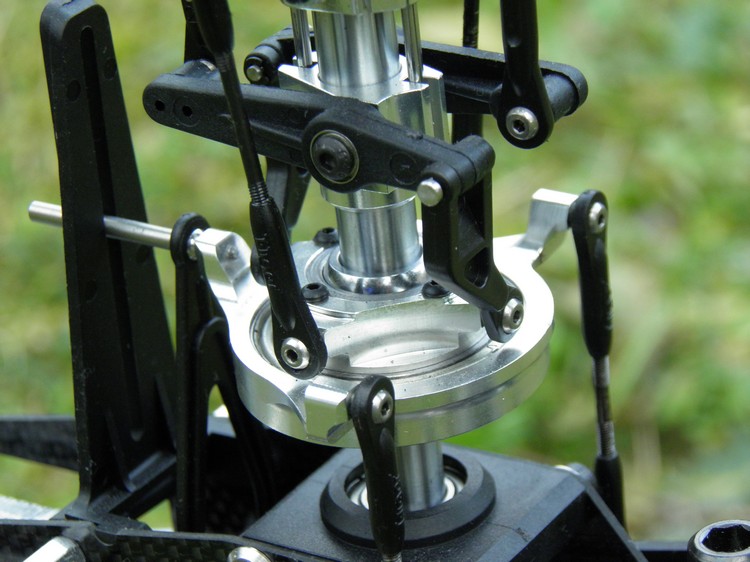

X50_6

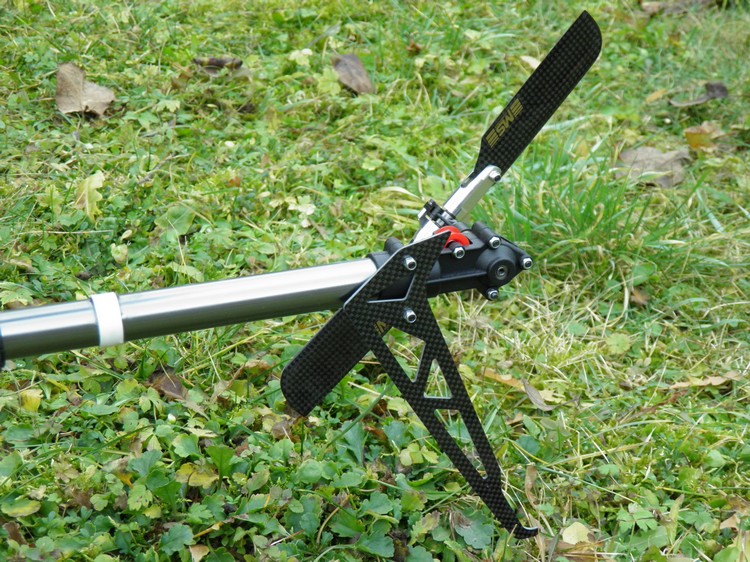

X50_7



X50_8

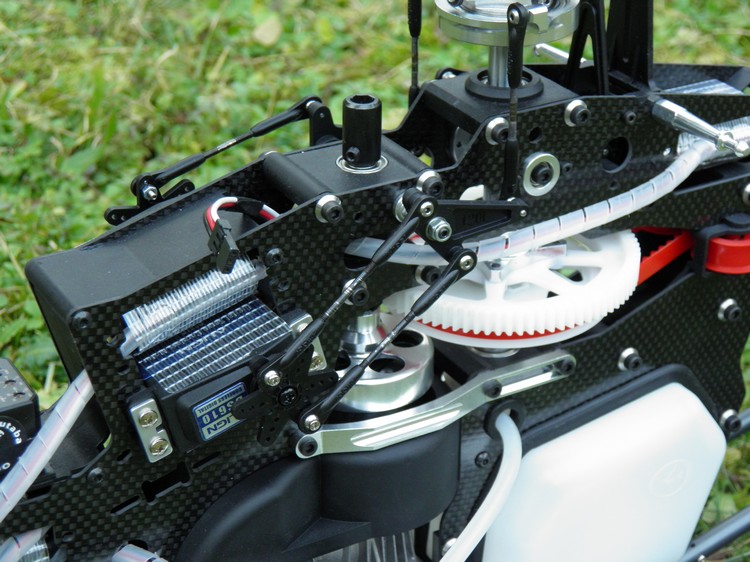

X50_9

X50_10



X50_11

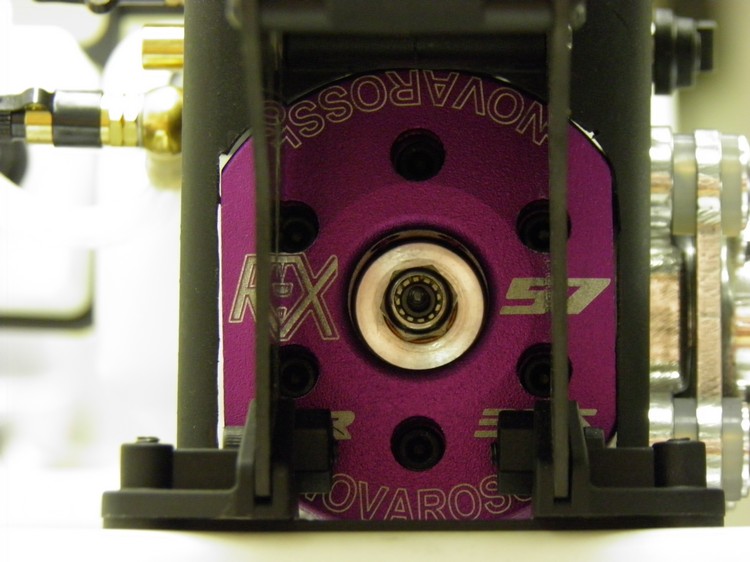

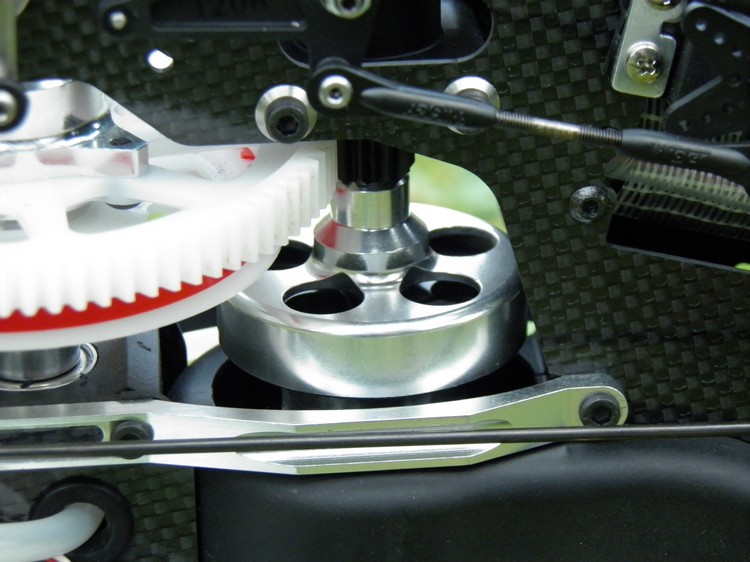

X50_12



X50_13



X50_14



X50_15

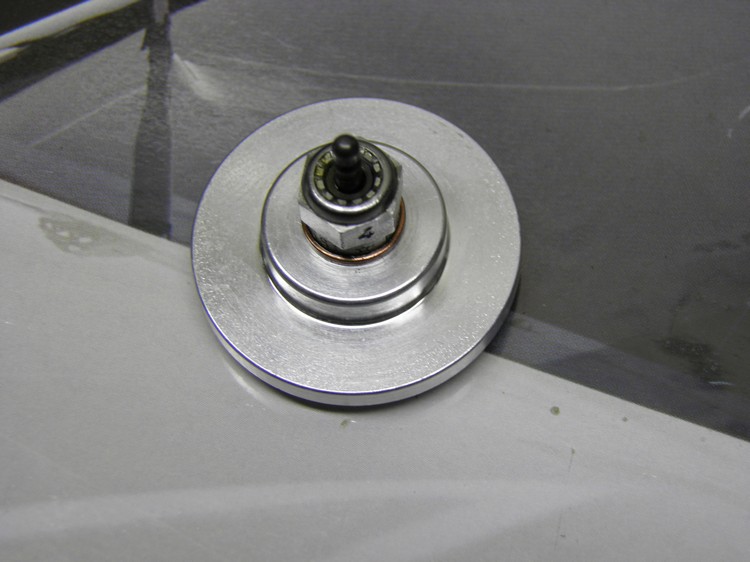

X50_16



X50_17

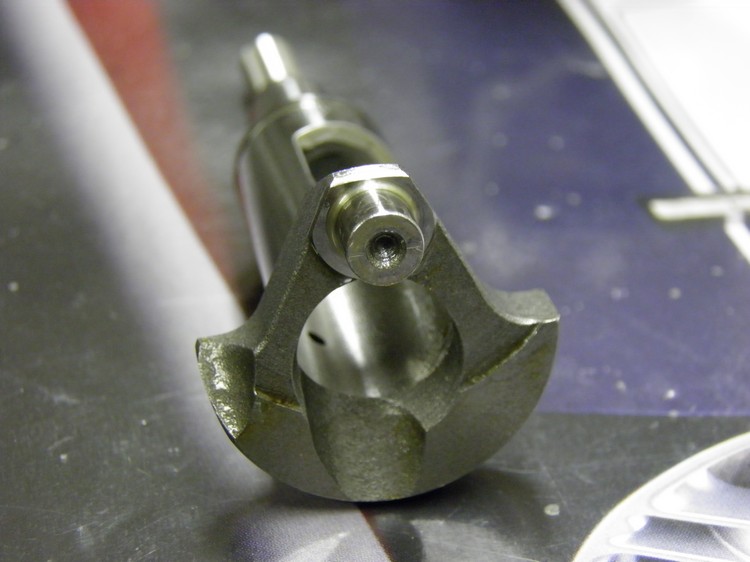

X50_18

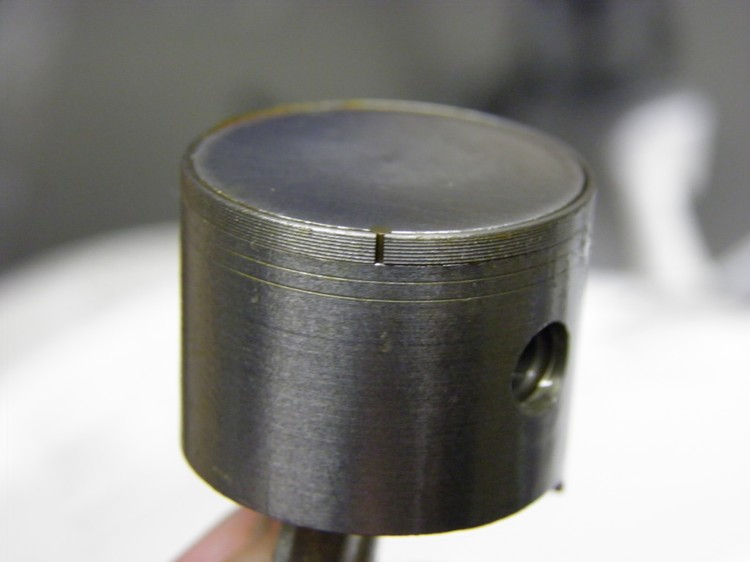

X50_19

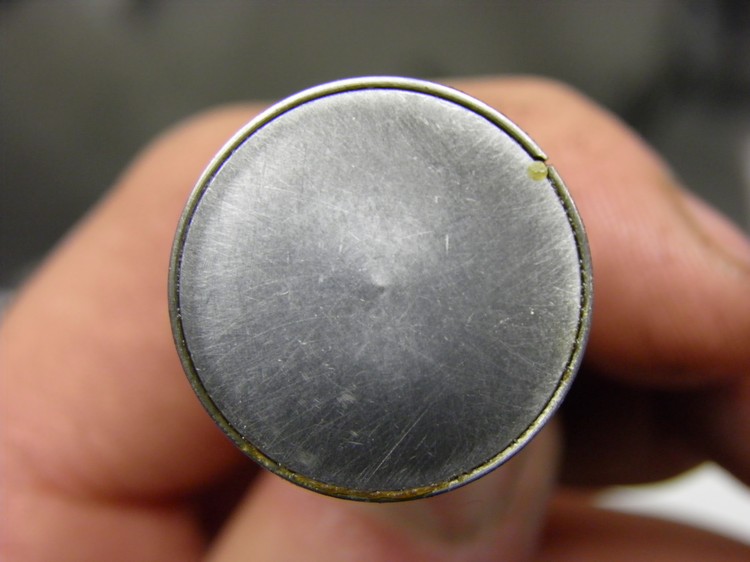

X50_20



X50_21
