Palubní počítadlo V2 pro Raptor 90 3D

Verze nového palubního počítadla vznikla na základě první verze R60_V1. Ovšem hlavním rozdílem je výrazně lehčí a menší LCD displej instalovaný přímo v krabičce počítadla. Nově je vybaven možností měření napětí za použití interního AD převodníku a měření proudu hall-senzorem.

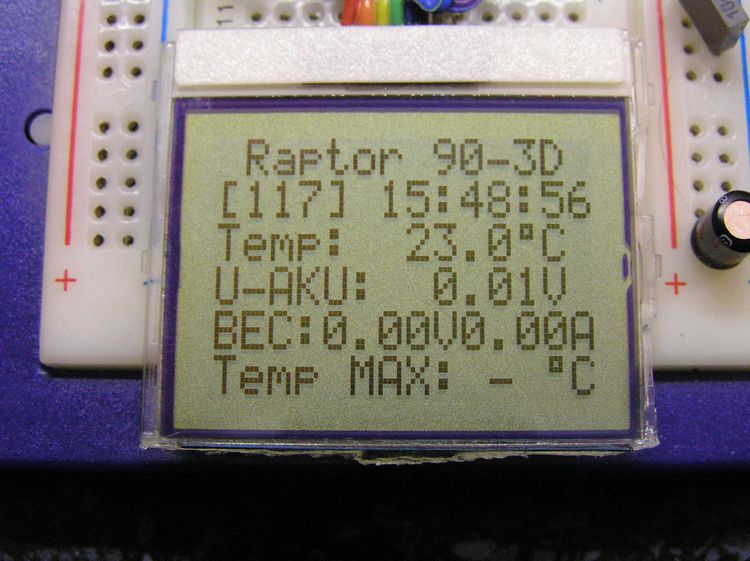

R90_V2_2

Ukázka displeje na vývojové desce. Počet startů, čas motohodin, teplota motoru, napětí Rx aku, napětí a proud BEC.

Funkce:

Palubní počítač R90_V2 vychází z první verze R60_V1.
Hlavním rozdílem je zobrazení dat na LCD displeji použitého z mobilního telefonu Nokia 3310.
A druhý rozdíl oproti první verzi je v měření napětí Rx aku, napětí BEC a proudu odebíraného z Rx aku.
Základem je microchip PIC 16F88 s AD převodníkem.
Během letu indikuje pomocí LED tři stavy teploty motoru studený / přehřátý a optimální teplota.
Měří on-line aktuální teplotu motoru 0-127°C digitálním čidlem DS18B20, aktualizace každou vteřinu.
Zobrazí maximální teplotu dosaženou za letu MAX +127°C.
P očet startů modelu 0-999.
N ačítá motohodiny od 0 do 999 hodin po vteřinách s přesností max. 2s / 24hodin.
Napájeno přímo z modelu, napájecí napětí od 5.0 až do 10V z Rx aku. Má vlastní low-drop stabilizátor napětí.
V další verzi programu bude umět vypočítávat odebraný náboj z Rx aku a zobrazení min a max napětí a proudu.

Ke stažení:

Brzy bude přiložena příloha projektu v MPLAB.

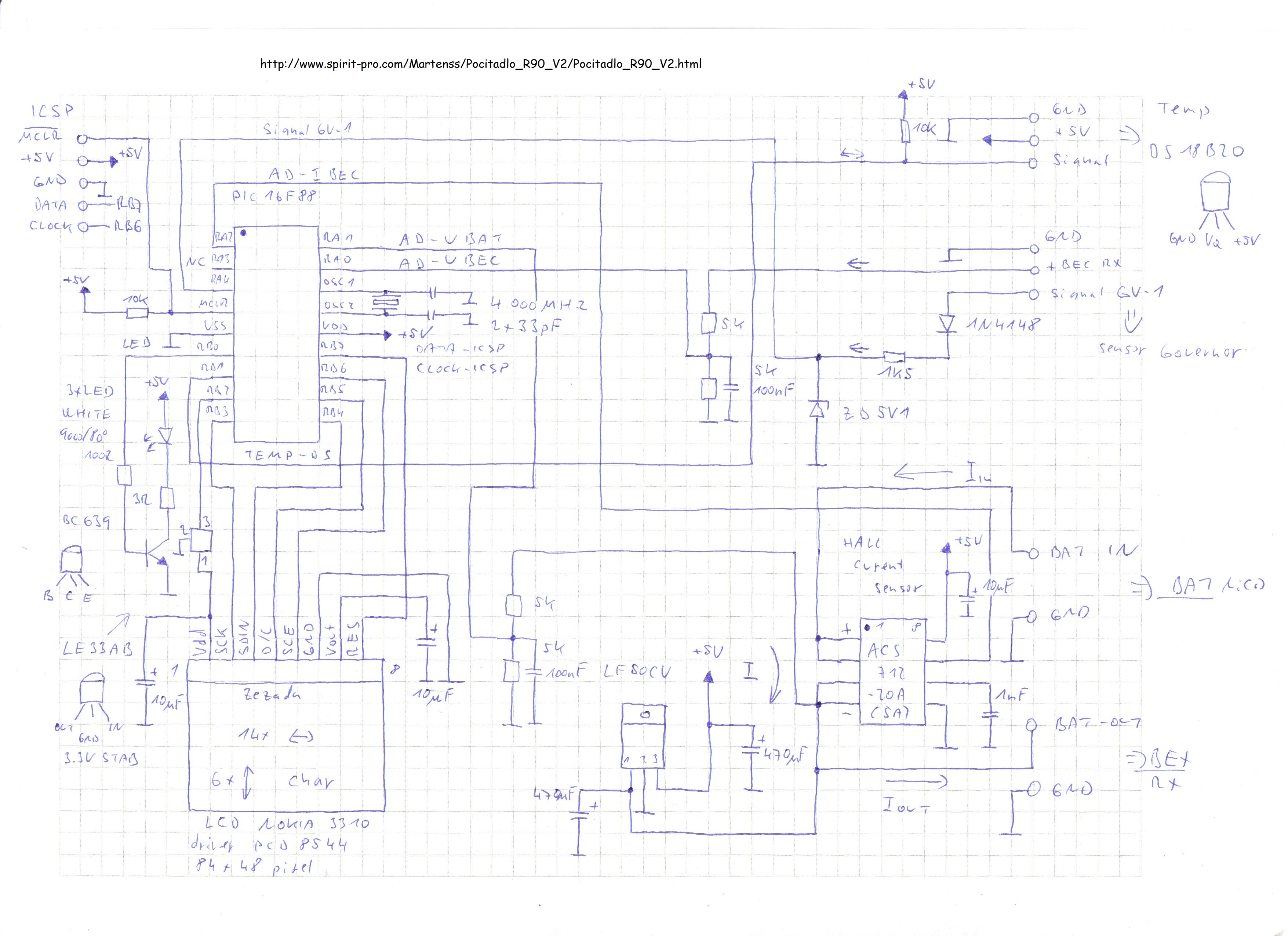

Schema zapojení projektu ve velkém rozlišení - SCHEMA

Popis:

---

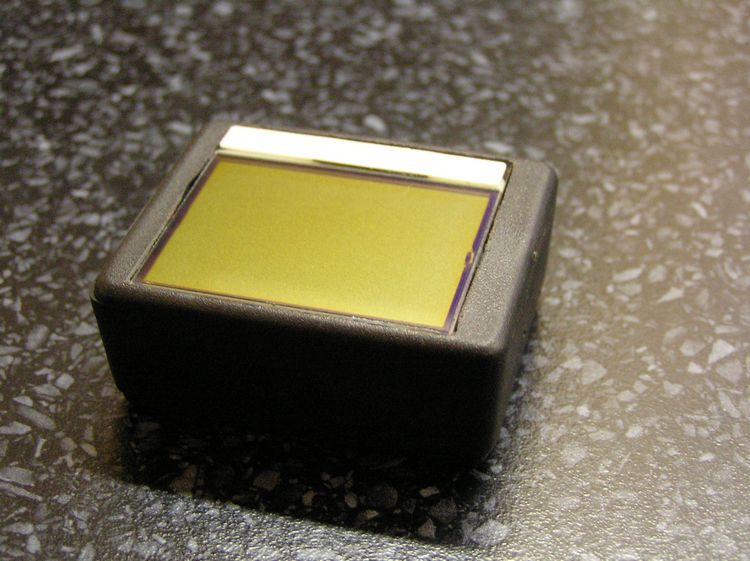

R90_V2_3

R90_V2_1
